開口補強筋の考え方は？
壁式の開口補強筋は「配筋標準図」で、「階ごと、壁厚ごと」で、
又、開口サイズを反映し判断されます。
この指定で、壁配置の建具(開口)配置をすると、「配筋標準図」の内容が反映され演算します。
※ 「壁断面リストの開口補強筋」は、「単一計測の壁」で計測する時に、反映します。
《 補 足 内 容 》

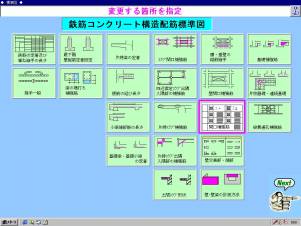

新規入力の流れで下図のように、「配筋標準図」が画面表示されます。
「開口補強筋」の内容が、部材配置において建具配置すると自動的に設定されます。
※建具配置後における設定の変更も可能です。
▼
開口補強筋の確認
内容確認および変更を行う場合は「開口補強筋」を押します。

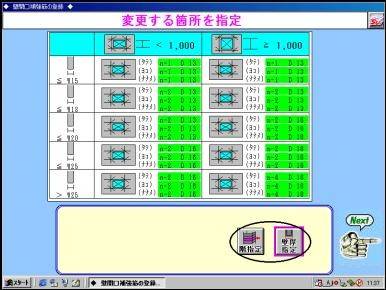

下記「開口補強筋」の画面に入り、「各階又は壁厚」ごとに開口補強筋を確認・変更します

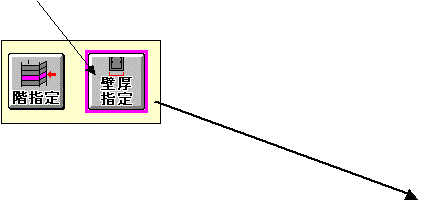

演算は、「階指定」・「壁厚指定」のどちらかの
ピンク枠の方で行なう。
「階指定」「壁厚指定」で、
画面が切替わる
▼

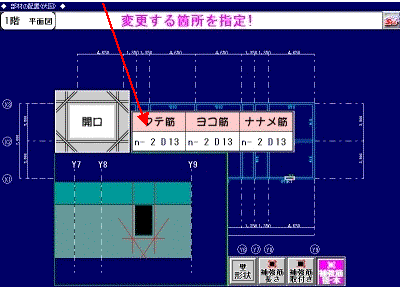

部材配置で、個々の開口の補強筋を確認／変更する場合
「部材配置」で を押し、建具を配置した壁を指定します。
壁の立面が表示されるので「補強筋 径・本」を押し、立面に表示された開口を押すと、
開口補強筋が表示されます。
変更がある場合は、鉄筋径や本数を押し数値を変えます。
※ この画面で、確認した内容で開口補強筋は計算します。
